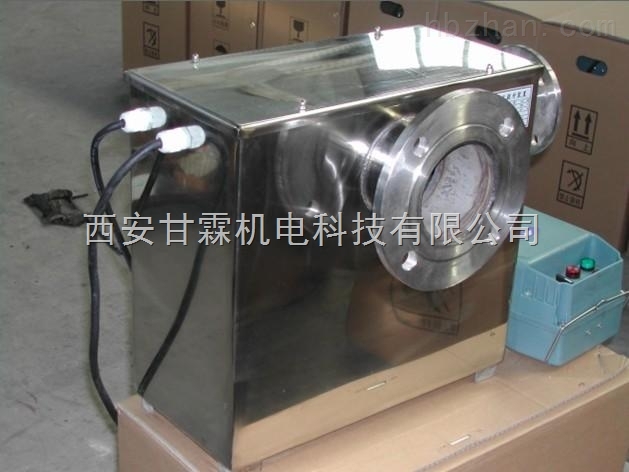

铜川隔油除油污水提升设备

铜川隔油除油污水提升设备
铜川隔油除油污水提升设备

铜川隔油除油污水提升设备当ZS内污水再次达到设定高度时,SWK工作,PLC控制系统会自动启动M2强行排出污水。在这一过程中利用排出污水的压力关闭进水止回阀A2,打开强排管路止回阀B2,同时将暂存在F2内的杂物随污水一起排出。在M2和A2、F2、B2管路系统工作时,A1进水管路系统仍在继续流入污水并经F1分离杂物。当ZS内的污水排出至设定低水位或到达设定时间X时,M2自动停止工作,此时因为没有压力所

产品型号:全自动

产品介绍

1、各类建筑物地下室污水排放场所。
2、地下室厨房及卫生间的污水排放。
3、人防工程改建后的污水排放。
4、市区中小型无人操作污水输送泵站。
5、办公楼地下室的污水排放。
6、地铁车站、地下通道污水排放。(可选用远程监控功能)
7、地下商场、餐厅、浴池等商服性场所的污水排放。(可选用远程监控功能)
8、各类医疗场所污水的杀菌消毒和达标排放。









图注:M1、M2为WQ型潜水排污泵(主泵)。A1和A2分别为进水管路中的止回阀(阀板常开)。B1和B2分别为强排管路中的止回阀(阀板常闭)。F1和F2为分体式杂物分离器。SWK为水位检测控制器。ZS为不锈钢贮水箱。ST为分水四通(设备进水口)。



铜川隔油除油污水提升设备含有杂物的污水进入分水四通ST,分别通过止回阀A1、A2,然后再分别经过杂物分离器F1、F2把杂物过滤后流入贮水箱中。此时,污水中的杂物被过滤分离后暂存在F1、F2内,无杂物的污水暂存在ZS内。



铜川隔油除油污水提升设备当ZS内污水的水位达到设定高度时,SWK工作并通知PLC控制系统启动M1强行排出污水。在这一过程中利用排出污水的压力关闭进水管路止回阀A1、打开强排管路止回阀B1,同时将暂存在F1内的杂物随污水一起排出。在M1和A1、F1、B1管路系统工作时,A2进水管路系统仍在继续流入污水并经F2分离杂物;当ZS内的污水排出至设定低水位或到达设定时间X时,M1自动停止工作,此时因为没有压力所以A1打开重新接纳来水、B1关闭阻止排出管路内的污水回流。



当ZS内污水再次达到设定高度时,SWK工作,PLC控制系统会自动启动M2强行排出污水。在这一过程中利用排出污水的压力关闭进水止回阀A2,打开强排管路止回阀B2,同时将暂存在F2内的杂物随污水一起排出。在M2和A2、F2、B2管路系统工作时,A1进水管路系统仍在继续流入污水并经F1分离杂物。当ZS内的污水排出至设定低水位或到达设定时间X时,M2自动停止工作,此时因为没有压力所以A2打开重新接纳来水、B2关闭阻止排出管路内的污水回流。
